Pertemuan 11
Sequence Diagram

Sequence Diagram

Sequence diagram digunakan untuk menggambarkan perilaku pada sebuah skenario.

Diagram ini diatas menunjukkan

1. sejumlah contoh objek dan message yang diletakkan diantara objek- objek ini didalam use case.
2. komponen utama sequence diagram terdiri atas objek yang dituliskan dengan kotak segiempat bernama.
3. Message diwakili oleh garis dengan tanda panah dan waktu yang ditunjukkan dengan progress vertikal.

Sequence diagram digunakan ketika ingin mengetahui perilaku beberapa objek pada use case tunggal. Sequence diagram bagus dalam menunjukkan kolaborasi diantara obyek, namun tidak begitu bagus dalam memberikan definisi yang pasti tentang perilaku tersebut.

Untuk melihat perilaku suatu objek pada banyak use case lebih baik jika menggunakan state machine diagram dan untuk melihat perilaku terhadap banyak use case lebih baik menggunakan activity diagram.

Objek/Participant
Objek diletakkan dibagian atas diagram dengan urutan dari kiri ke kanan. Objek diatur dalam urutan untuk menyederhanakan diagram. Dalam UML 2 istilah objek diganti dengan participant.

Setiap participant terhubung dengan garis titik-titik yang disebut lifeline. Sepanjang lifeline ada kotak yang disebut activation yang mewakili sebuah eksekusi operasi dari participant. Panjang kotak ini berbanding lurus dengan durasi activation.

Message
Sebuah message bergerak dari satu participant ke participant yang lain dan dari satu lifeline ke lifeline yang lain. Participant bisa mengirim sebuah message kepada dirinya sendiri.

Sebuah message bisa jadi simple, synchronous atau asynchronous. Message yang simple adalah sebuah perpindahan (transfer) control dari participant ke participant yang lainnya. Jika sebuah participant mengirimkan sebuah message synchronous, maka jawaban atas message tersebut akan ditunggu sebelum diproses dengan urusannya.

Namun jika message asynchronous yang dikirimkan, maka jawaban atas message tersebut tidak perlu ditunggu.
Simbol message pada sequence diagram adalah:

Time
Time adalah diagram yang mewakili waktu pada arah vertikal. Waktu dimulai dari atas kebawah. Message yang lebih dekat dari atas akan dijalankan terlebih dahulu dibanding message yang lebih dekat ke bawah.

Dari penjelasan tersebut terlihat bahwa sequence diagram menunjukkan dua dimensi. Dimensi dari kiri ke kanan menunjukkan tata letak objek/participant dan dimensi dari atas ke bawah menunjukkan lintasan waktunya.

Recursive
Recursive artinya sebuah objek mempunyai sebuah operation kepada dirinya sendiri.

Contoh dari recursive ini dapat diasumsikan sebuah objek pada sistem kalkulator dengan operasi menghitung bunga. Untuk menghitung bunga berbunga selama periode tertentu maka objek tersebut perlu melakukan operation terhadap dirinya sendiri untuk menghitung bunga.

Looping, Syarat dan Like (lanjutan)

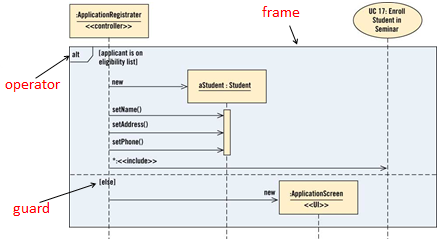

Loop dan conditional menggunakan kerangka interaksi (interaction frame), yaitu frame untuk memberi tanda pada sequence diagram (lihat gambar pada slide berikutnya). Umumnya frame terdiri dari beberapa region pada sequence  diagram, yang dibagi menjadi satu atau lebih fragmen. Setiap frame mempunyai sebuah operator. Sebuah fragmen mungkin mempunyai satu guard.



Studi Kasus lanjutan
PT. Bendi Car adalah sebuah perusahaan yang bergerak dibidang penyewaan mobil Semua transaksi di perusahaan masih dilakukan secara manual. Berikut ini adalah kegiatan kegiatan yang dilakukan oleh petugas dalam melaksanakan transaksi penyewaan mobil di dalam perusahaan.

1. Prosedure peminjaman
Penyewa mobil yang ingin melakukan peminjaman dapat melihat harga penyewaan mobil pada daftar harga sewa mobil. Penyewa dapat menggunakan jasa supir  atau tidak sesuai dengan kebutuhan penyewa sendiri. Setiap jenis kendaraan memiliki harga sewa yang berbeda-beda begitu juga harga sewa jasa sopir untuk daerah Jabodetabek dan diluar jabodetabek pun berbeda. Setelah itu penyewa mengisi Formulir Penyewaan (FS) disertai fotocopy identitas diri. Kemudian Formulir penyewaan yang telah diisi beserta pelunasan pembayaran diserahkan kepada petugas  kemudian petugas membuatkan kwitansi pembayaran sebagai bukti pembayaran.

2. Prosedure pengembalian
Pada saat pengembalian kendaraan oleh penyewa, petugas membawa Formulir Pengembalian  dan memeriksa kondisi kendaraan apakah terdapat kerusakan atau tidak. Bila ada (misalnya spion pecah, body penyok, cat tergores, dll), maka diperhitungkan penggantiannya dan dibebankan kepada penyewa. Bila tidak rusak/terlambat maka tidak perlu mengisi Formulir pengembalian. Namun Bila penyewa terlambat dalam pengembalian, maka jumlah keterlambatan mobil dan sopir akan dibebankan kepada penyewa. Setelah membayar kerusakan dan keterlambatan, maka petugas membuatkan kwitansi sebagai tanda bukti pembayaran denda

3. Prosedure laporan
Diakhir bulan petugas membuat laporan penyewaan berikut denda atas kerusakan atau keterlambatan yang terjadi dan laporan kendaraan. Laporan tersebut diserahkan ke pemilik penyewaan Bendi car

Buatlah Sequence diagram dari sistem diatas

Rancangan Layar Entry Data Penyewa

Rancangan Layar Entry Data Kendaraan
