Modul BSI PTIK
KOMUNIKASI DATA
Komunikasi dan Informasi
Komunikasi memegang peranan penting dalam kehidupan umat manusia, karena kita selalu terlibat dalam salah satu bentuk dari komunikasi tersebut, misalnya :
1. Percakapan antar individu (manusia)
2. Mengirim dan atau menerima surat
3. Percakapan melalui telepon
3. Menonton Televisi
4. Mendengarkan radio
Cara melakukan komunikasi, misalnya dengan gerak-gerik atau lambang-lambang dalam bentuk gambar. Sebelum ditemukannya sinyal listrik, komunikasi jarak jauh dilakukan dengan menggunakan :
1. Bunyi-bunyian (Tambur, Kentongan, dll)
2. Asap (Suku Indian di Amerika)
3. Binatang (Merpati Pos)
4. Kurir
5. Sinyal cahaya (pada kapal laut), dll
Bentuk Komunikasi
Macam-macam komunikasi yang ada :
1. Komunikasi Suara
Merupakan jenis komunikasi yang paling umum digunakan. Contoh dari komunikasi suara adalah :
a. Komunikasi siaran radio (Radio Broadcasting)
b. Komunikasi radio amatir
c. Komunikasi radio dua arah
d. Komunikai radio antar penduduk (Citizen Band)
e. Komunikasi telepon
2. Komunikasi Berita dan Gambar
Merupakan komunikasi berupa informasi berita tertulis ataupun gambar. Gambar yg dikirim berupa gambar hidup (video) ataupun gambar diam (statis).
Contoh dari komunikasi berita dan gambar adalah :
a. Komunikasi telegraf
b. Komunikasi telex
c. Komunikasi faximile
d. Komunikasi siaran televisi
3. Komunikasi Data
Merupakan komunikasi berupa data yang dikirimkan melalui saluran komunikasi.
Adapun yang dikirimkan dapat berupa: berita / informasi (data), suara (audio) dan gambar (video).
Elemen Komunikasi
Elemen utama komunikasi data dapat digambarkan sebagai berikut:
1. Sumber
Pihak yang mengirimkan informasi, misalnya pesawat telepon, telex, terminal, dll. Tugasnya adalah membangkitkan berita atau informasi dan menempatkannya pada media transmisi.
2. Media Transmisi
Media yang digunakan untuk menyalurkan (mengirimkan) ketempat tujuan (penerima), misalnya saluran fisik (kabel), udara dan cahaya.
3. Penerima
Pihak yang menerima informasi, misalnya pesawat telepon, telex, terminal, dll. Tugasnya adalah menerima berita atau informasi yang dikirimkan oleh pengirim berita.
Hal2 Penting pd Sistem Komunikasi
Faktor-faktor yang perlu diperhatikan dalam rangka meningkatkan unjuk kerja(performance) sistem komunikasi antara lain :
1. Berita harus dapat dimengerti oleh penerima
2. Karakteristik sistem komunikasi
3. Gangguan (derau)
Jaringan Dan Telekomunikasi
Definisi Jaringan
Adalah suatu himpunan interkoneksi (interconnected) sejumlah komputer autonomous. Dua buah komputer dikatakan saling tersambung bila keduanya dapat saling bertukar informasi. Bentuk hubungannya tidak melalui kawat tembaga saja tapi bisa menggunakan serat optik, gelombang mikro dan satelit komunikasi.
Definisi Telekomunikasi
Telekomunikasi adalah peristiwa pertukaran informasi (komunikasi) dalam jarak yang jauh
Peranan Telekomunikasi
1. ATM
2. Telekonferensi
3. Telecommuniting
4. Komputasi Grup Kerja (Workgroup Computing)
5. EDI (Electronic Data Interchange)
Mengenal Jenis Isyarat
1. Isyarat Analog
Biasa disebut isyarat kontinyu yang membawa informasi dengan mengubah karakteristik gelombang dengan ciri memiliki amplitudo dan frekuensi.
2. Isyarat Digital
Biasa disebut isyarat diskret yang tersusun atas dua keadaan disebut bit yaitu keadaan 0 dan keadaan 1.
Laju Data
Dapat dinyatakan dengan :
1. Laju Bit (Bit Rate)
2. Laju Baud
Spektrum Frekuensi
Yaitu suatu isyarat menyatakan jangkauan frekuensi yang dikandung oleh isyarat.
Transmisi Serial dan Paralel
1. Transmisi Serial
Dimana transmisinya pada setiap waktu hanya 1 bit yang dikirimkan secara bergantian.
2. Transmisi Paralel
Dimana transmisi sejumlah bit dikirimkan per waktu.
Konfigurasi Jalur Komunikasi
Yaitu cara menghubungkan peranti-peranti yang hendak berkomunikasi.
1. Titik ke Titik (Point to Point)
Menghubungkan secara khusus dua buah peranti yang hendak berkomunikasi yang dapat diterapkan pada dua buah komputer yang berkomunikasi.
2. Multititik (Multipoint)
Hubungan yang memungkinkan sebuah jalur dapat digunakan oleh sejumlah peranti yang berkomunikasi.
Arah Transmisi
1. Simplex, yaitu Arah transmisi yang hanya memungkinkan isyarat mengalir satu arah.
2. Half-Duplex, yaitu Hubungan dua arah yang hanya dapat dilakukan secara bergantian
3. Full-Duplex, yaitu hubungan dua arah yang dapat dilakukan secara bersamaan.
Mode Transmisi
1. Transmisi Asinkron (Asynchronous Transmision)
Yaitu mengirimkan data per karakter.
2. Transmisi Sinkron ( Synchronous Transmision)
Yaitu mengirimkan data per blok (sejumlah karakter).
Multiplexing
Adalah proses untuk mengirimkan sejumlah isyarat melalui suatu media transmisi dan dapat dilakukan dengan teknik:
1. FDM (Frequency-Division Multiplexing), Diterapkan pada media komunikasi yang broadband (jalur-lebar), yaitu media komunikasi yang memungkinkan sejumlah saluran dibentuk.
2. TDM (Time-Division Multiplexing), Digunakan pada media transmisi yang memiliki sifat baseband (jalur-sempit), yaitu media yang hanya memiliki satu jalur.
Media Transmisi
1. Media Berkabel
Kabel pasangan terpilin (Twisted Pair)
Unshielded Twisted Pair (UTP) = Kabel belitan ganda tak berpelindung
Contoh :
Kabel Koaksial (Coaxial Cable atau Coax)
Contoh :

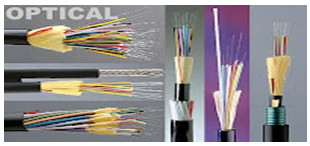

Kabel Serat Optik (Fiber Optic)
2. Media Tak Berkabel
- Mikrogelombang (microwave)
- Satelit
- Gelombang Radio
- Inframerah
Jaringan Komputer (Computer Network)
Manfaat penggunaan jaringan :
1. Berbagi Perangkat Keras
2. Berbagi Program atau Data
3. Mendukung Kecepatan Berkomunikasi
4. Memudahkan Pengaksesan Informasi.
Klasifikasi Jaringan Komputer
Ditinjau dari geografis jaringan dapat dibagi:
1. Local Area Network( LAN)
Adalah jaringan milik pribadi didalam sebuah gedung atau kampus.
Menurut tipenya LAN dapat berupa :
a. Client/Server
b. Peer-to-Peer
2. Metropolitan Area Network (MAN).
Merupakan versi dari LAN yang berukuran lebih besar dan memakai teknologi yang sama dengan LAN dengan rentang sekitar 10-45 km.
3. Wide Area Network (WAN)
Mencakup daerah geografis yang luas, sebuah negara atau benua.
Topologi Jaringan
Adalah istilah yang digunakan untuk menguraikan cara di mana komputer terhubung dalam suatu jaringan. Topologi Fisik menguraikan layout aktual dari perangkat keras jaringan. Topologi Logika menguraikan erilaku komputer pada jaringan, dari sudut pandang operator manusianya.
1. Topologi Fisik
Kebanyakan jaringan menggunakan salah satu dari beberapa jenis topologi fisik, yaitu :
a. Linear bus
Contoh :
Linier Bus
b. Ring
Contoh :
Topologi Ring
c. Star
Contoh :
Topologi Star
d. Topologi Tree
Contoh :
Protokol Komunikasi
Suatu tata cara yang digunakan untuk melaksanakan pertukaran data (pesan) antara dua buah sistem dalam jaringan dengan standar OSI yang ditentukan ISO.
Standar OSI dapat didefinisikan dengan 7 lapisan, yaitu :
APLIKASI, PRESENTASI, SESI, TRANSPORT, JARINGAN, DATALINK,FISIK.
Interkoneksi Antar Jaringan
Yang menyatakan hubungan antara dua buah jaringan atau lebih dengan menggunakan peranti-peranti khusus, yaitu :
1.Kartu penghubung jaringan (Network Interface Card = NIC) contohnya :
2. HUB (Konsentrator)
3. Repeater
4. Bridge
5. Router
6. Gateway
